在CAD機械制圖中，經常會遇到處理砂輪越程槽或單、雙面止裂孔和軸、孔退刀槽等工藝槽的工作，然而在傳統的構造過程中，沒有什么捷徑，只能倒角、偏移和剪切等一步步重復操作，還要算出角度，這樣處理起來異常繁瑣困難。

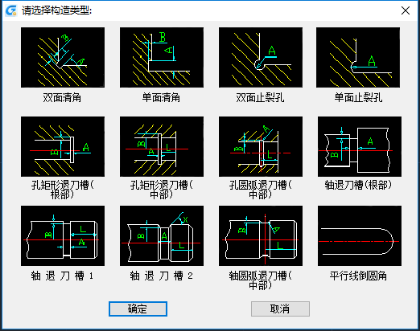

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【構造工具（S）】→【退刀槽/清角/止裂孔（T）】或輸入“GMCONSTRECESS (或GY)”命令，就會彈出如下圖所示的對話框。

用鼠標在DWG機械圖紙上，雙擊所需結構圖片或點取所需結構圖片并按“確定”按鈕。以單面止裂孔為例介紹使用方法。http://m.ledyichaoda.com/用鼠標在選擇構造類型中點取單面止裂孔并按“確定”按鈕。出現如下圖所示的“退刀槽/清角/止裂孔”對話框。

輸入：在輸入?yún)?shù)值域內輸入所需參數后，點取“確認”

提示：選擇第一條線

輸入：用鼠標點取第一條線

提示：選擇第二條線

輸入：用鼠標點取第二條線

結果：完成單面止裂孔的繪制。
