CAD中機械dwg圖紙中，砂輪越程槽包括磨外圓，磨內圓，磨外端面等。

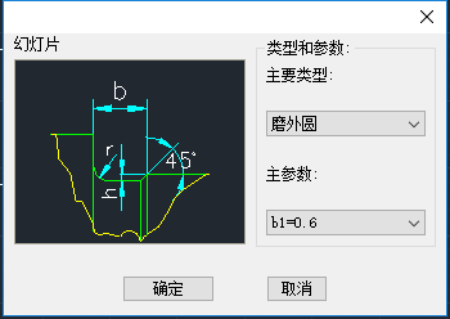

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【構造工具（S）】→【砂輪越程槽（A）】或輸入“YCC”命令，就會彈出如下圖所示的對話框。

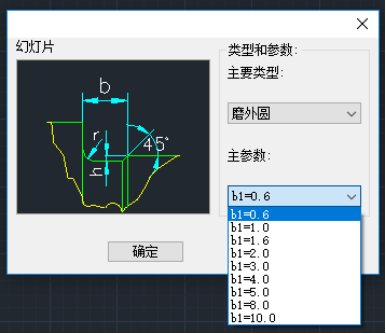

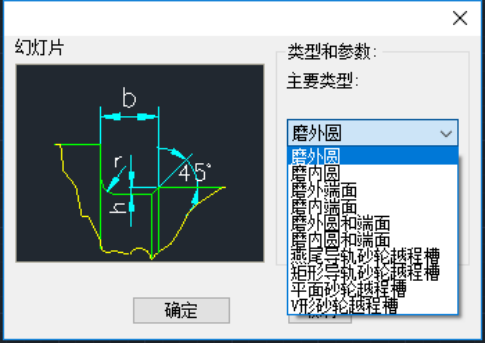

通過下拉菜單選擇類型與主參數的選項。如下圖所示。

可以在下拉框中選擇相應的砂輪越程槽構造方法，并在參數項中選擇合適的參數實現砂輪越程槽的構造，浩辰CAD機械軟件提供了十種構造方法。http://m.ledyichaoda.com

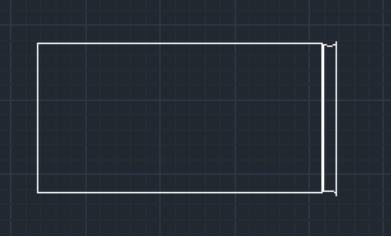

下面我們以用磨外圓的方法構造軸的退刀槽。選好類型和CAD參數后，點擊“確定”按鈕。根據命令提示，選擇軸的第一條母線和第二條母線，然后選取軸端面線，就會完成如下圖所示的構造。
