消防設計作為設計階段保障生命的設計，是非常慎重和嚴謹?shù)摹?a class="highlight" href="http://m.ledyichaoda.com/">浩辰CAD給排水中專門的消防CAD模塊供消防設計。

本文介紹生命誠可貴，浩辰CAD給排水消防栓和滅火器的布置功能。

布消火栓

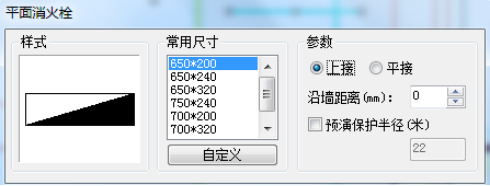

用戶運行【消防】菜單中的【布消火栓】命令，實現動態布置消火栓。執行命令彈出如圖對話框：

用戶在對話框中確定消火栓的樣式和尺寸，當選擇沿墻布置時沿墻距離起作用，設置保護半徑，然后在圖中進行消火栓的布置。

在布置過程中，命令行提示：

用戶在布置時可分別通過“A”、“E”、“D”、“R”、鍵，對消火栓轉90度、上下、左右翻轉、轉角的操作。

用戶勾選【預演保護半徑】后,在布置消火栓時軟件顯示消火栓的保護半徑，并以陰影的形式顯示兩股充實水柱同時到達的區域，如果整個建筑都在陰影范圍內即可完成消火栓的布置工作。

連消火栓

用戶運行【消防】菜單中的【連消火栓】命令，點選或框選要連接的消火栓和消防管線，便可實現消火栓與消防管道的自動連接。

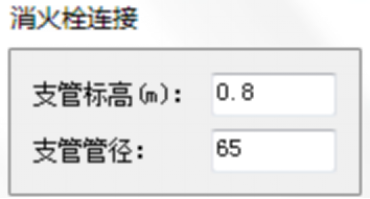

執行命令彈出如圖對話框：用戶可確定連接CAD管道高度和消火栓接口高。

布滅火器

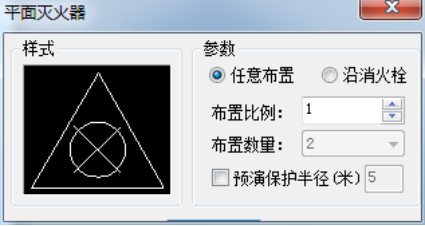

用戶運行【消防】菜單中的【布滅火器】命令，彈出如圖對話框：

任意布置方法同“3.1  布消火栓”。

沿消火栓布置可以自動在消火栓的開口處布置滅火器。http://m.ledyichaoda.com
