浩辰cad給排水中提供了管線布置的功能。此外還有另外列出的雙線管布置功能，也提供了更加便捷多線管布置。其中多管繪制可以直接從立管引出，一次性布置多根管線。以便在特定的場景下提供高效的畫管功能。本文介紹給排水必備技能，給排水室內設計雙線管和多管繪制。

繪制多管

用戶運行室內菜單中的【管線】-【繪制多管】命令，可同時繪制多系統管線。同時可對各個管線的間距、管徑、標高、管材以及管線的對齊方式進行設置。

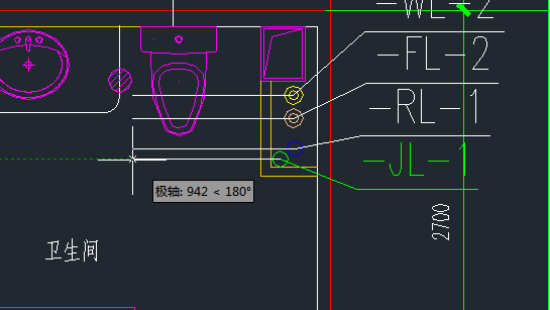

1．用戶執行命令，框選立管引出相應管線，即可引出管線進行繪制。

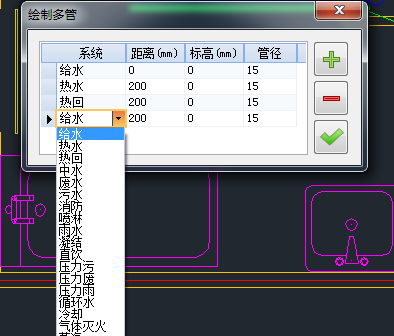

2．用戶執行命令，不選立管右鍵鼠標，同時彈出如圖對話框：確定管線起點，即可實現多管的繪制。用戶可通過【+】按鈕，添加多種系統的管線同時繪制，可設置管線間距及其余選項。

繪制扣彎

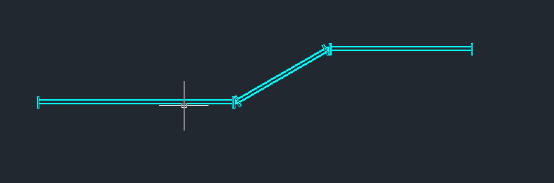

用戶運行室內菜單中的【管線】-【繪制扣彎】命令，通過修改管線的標高可在管線之間繪制扣彎。

用戶執行命令后，確定扣彎的位置,然后確定要加扣彎的兩根管線的標高,即可實現扣彎的繪制。

雙線水管

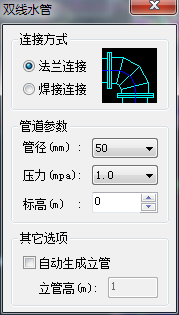

用戶運行室內菜單中的【管線】-【雙線水管】命令，彈出如圖，可以對雙線水管參數進行設置，點擊管線位置進行繪制。
