cad布局功能現在常常被設計師所使用，dwg圖紙出圖的時候方便、快捷。除此之外，還可以對布局中圖層的顏色、線型、線寬、打印樣式等做出修改，而不影響模型空間中的圖層設置。接下來就為大家講解一下如何在CAD軟件中布局空間中對圖層的相關選項進行設置。

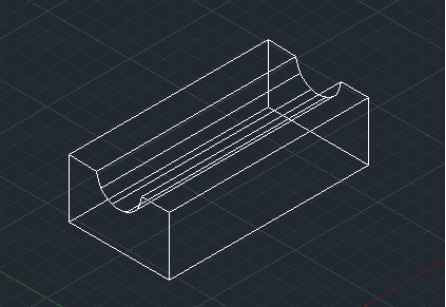

以下圖為例，例如我們常用布局不同視口，顯示不同視圖。我們需要?jiǎng)?chuàng)建四個視口來表現圖形的不同視圖，并且在每個視口中都對圖層進行修改。

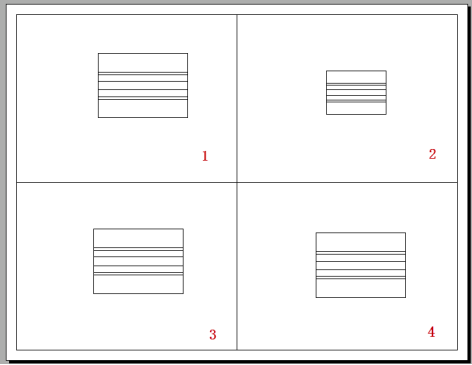

首先我們切換到布局空間，選中系統默認的視口，將它刪除。然后我們依次選擇“視圖”——“視口”——“四個視口”，此時系統會提示：指定第一個角點或 [布滿(F)] ，我們可以直接輸入“F”回車。布局空間如圖所示：

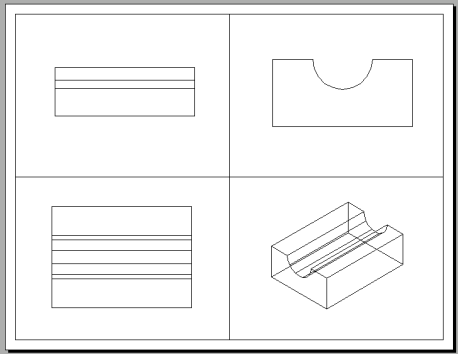

此時我們會看到，每個視圖內的圖形都是俯視圖，下面我們將對其進行修改：雙擊第一個視口，進入模型空間，依次選擇“視圖”——“三維視圖”——“前視”，從而將第一個視圖設置為主視圖，重復使用以上命令，分別將第2、3、4個視圖設置為左視圖、俯視圖、西南等軸測圖。如下圖所示：

視圖設置好之后，下面我們對每個視圖中的圖層進行設置。大家注意，這里的設置只是針對不同的視口內的對象，對模型空間的原圖并不會產生任何影響。

對于布局空間內圖層的設置分兩種，我們將一一介紹：

布局空間內視口邊框的設置:

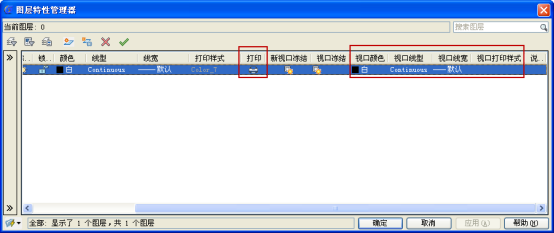

單擊選中需要修改的視口邊框，選擇“格式”——“圖層”，調出圖層特性管理器。

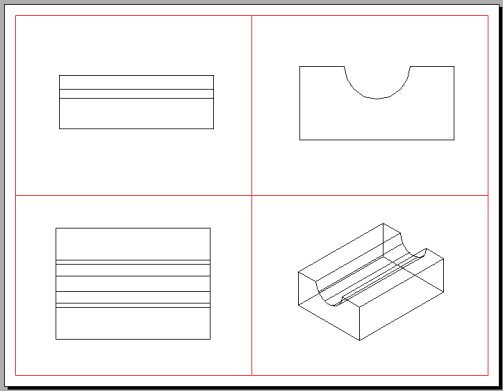

在圖層特性管理器中我們可以對當前圖層是否打印、視口顏色、視口線性等進行設置，需要注意的是，我們修改的是視口顏色、視口線型等。（大家不要修改錯了！）為了顯示效果，我將視口的邊框設置為紅色，也可以對不同的視口邊框設置為不同顏色。當然在實際應用中，視口的邊框是不打印的。

視口內圖形對象的修改

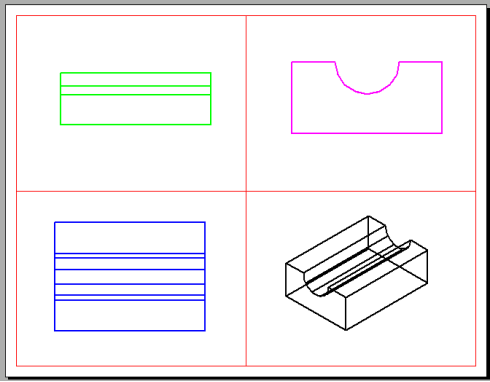

在布局空間中，我們不僅可以對視口的邊框進行修改，還可以對視口內的對象進行修改。雙擊需要修改圖形所在的視口，進入模型空間，選擇“格式”——“圖層”，對視口顏色、視口線型、打印屬性等進行修改。此時應該注意的是，不要選中圖形對象，否則修改的就是原圖了。

大家可以根據自己的需要進行設置，當完成設置后，對圖紙進行保存。關于布局中對圖層顏色、視口線型、視口線寬的設置就先介紹到這里。文中所提到的布局視口的創建只是稍作介紹。由上面的例子中大家可以看出，布局中對圖層的修改，會使得圖形操作更加的簡單、快捷。
