CAD繪圖中，噴頭布置好后是否能達到很好的設計消防效果往往需要計算，然后把得到的噴淋系統的管徑標注在dwg圖紙上。同時還要標注噴頭之間的距離。由于噴淋系統往往會有很多的噴頭，標注就是一項繁瑣耗精力的工作。浩辰cad 給排水中提供了多種的標注方式。本文介紹浩辰cad給排水噴淋設計中的管徑標注如此智能。

用戶通過【消防】菜單中的【自動尺寸】、【手動尺寸】、【自動管徑】命令可完成定位尺寸、噴淋管徑的標注。

自動尺寸

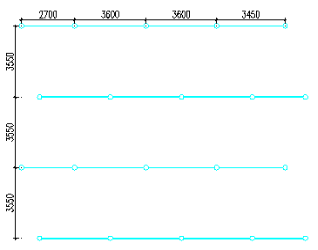

用戶運行【消防】菜單中的【自動尺寸】命令，框選需要標注的噴淋頭，便可實現噴淋頭之間間距的標注，如圖。

手動尺寸

用戶運行【消防】菜單中的【手動尺寸】命令，可標注不在同一條線上的多個噴頭，如圖。

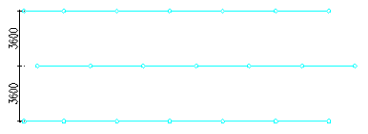

注：在噴淋標注時，很可能會出現（如圖）的情況，出現此種情況時，用戶在選擇噴淋時請不要框選，直接選取平行于Y軸的兩個噴頭后，再選擇其它噴頭，即可實現正常的標注。

自動管徑

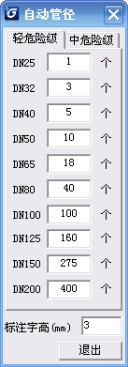

用戶運行【消防】菜單中的【自動管徑】命令，彈出如圖對話框：

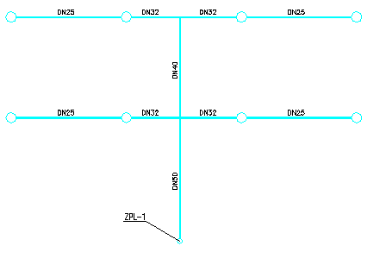

用戶確定好危險等級及標注字高，點取噴淋干管靠近立管的一端,軟件便會一次性標注這個系統所有管線的管徑。(如圖)

注：(1)噴頭的標注值是按規范中噴淋管徑的表格進行標注的，管徑的標注值也可通過計算確定。（詳見http://m.ledyichaoda.com）

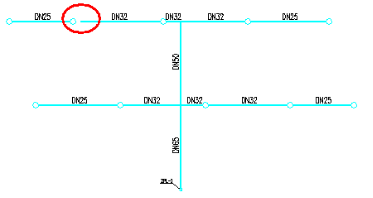

(2)軟件允許不準確的繪圖，例如斷口等，同樣可以標注。（如圖）

（3）改變標注的數量，軟件會自動記憶。初始值為規范中數值，大于100的管徑初始取值的依據為老噴規合訂本。（綠皮）

（4）自動管徑還支持系統圖，同樣點擊供水端。
