CAD陣列和陣列修改，CAD高版本輸入陣列圖標，有一些老用戶發現命令不一樣了，這是因為現在CAD陣列命令，分幾種大家習慣是經典陣列命令是：arrayclassic。現在默認陣列圖標出現是前面三個矩形陣列、路徑陣列、環形陣列命令。當我們去使用后會發現新的陣列功能是有很多優點的。完全可以不用經典陣列了。下面簡單介紹一下常用方法。

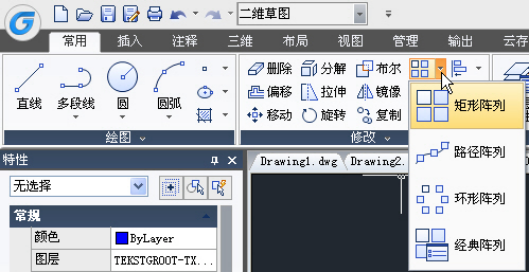

我們通常點菜單，或者工具條，首要位置現在都是，矩形，路徑和環形陣列。

新版陣列圖形是一個整體，陣列后可以通過面板、屬性框、夾點動態調整陣列的行列數、間距及其他相關參數。

CAD陣列類型：矩形陣列

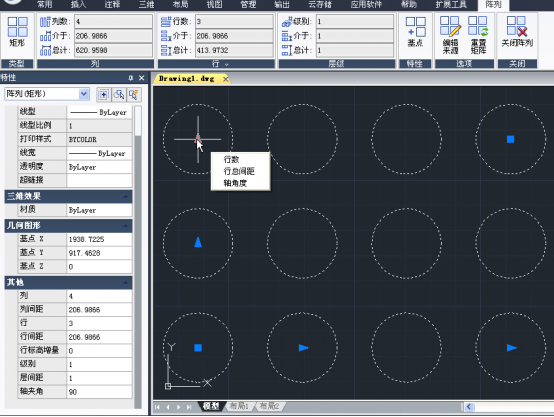

創建陣列后可以通過夾點調整行列間距、行數、列數，還可以通過夾點動態菜單調整軸角度。在二維草圖工作空間中，頂部會出現陣列的面板，在面板中可以調整各項參數，并可以選擇調整基點、編輯陣列的源對象等。在特性面板（CTRL+1）中也可以調整陣列參數。

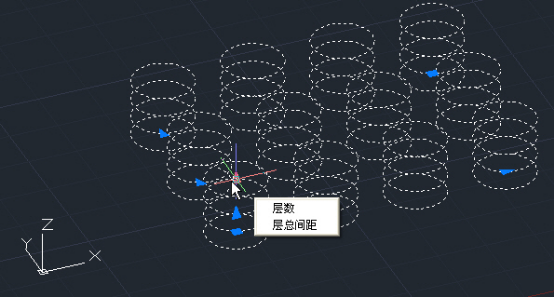

經典陣列的矩形陣列只能完成行、列的二維陣列，新版陣列還增加了層數的設置，可以創建三維的陣列，如下圖所示。

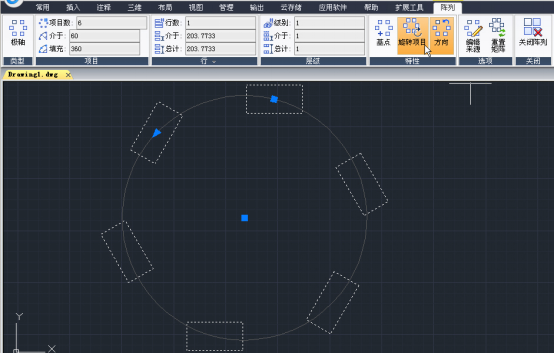

CAD陣列類型：環形陣列（極軸陣列）

新版環形陣列不僅可以設置圓周方向的數量、夾角，還可以設置行數和層數，生成三維的陣列。

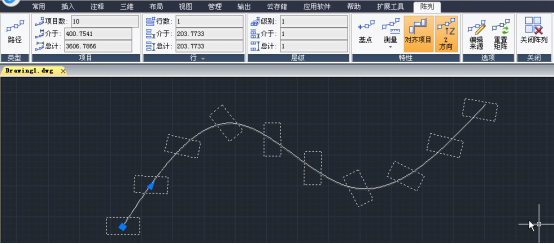

CAD陣列類型：路徑陣列

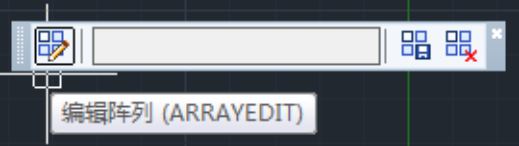

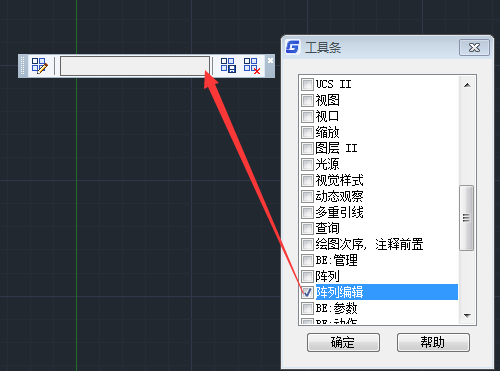

修改時候更簡單，直接可以點出來陣列修改工具條，輸入命令：TOOLBAR，勾選陣列編輯。

這個時候就可以去修改編輯陣列。

本文小編給大家簡單分享了浩辰CAD軟件中CAD陣列命令的使用技巧，你學會了嗎？
