作為一名CAD設計師來說，什么最貴?答案是時間最寶貴。天天忙不過來又靠獎金來過小資生活的設計師來說時間那可是實打實的毛爺爺呀，所以速度決定一切。對于CAD畫圖來說浩辰CAD給排水提供了非常非常高效的功能。譬如：潔具的智能連接功能絕對是你的菜。

本文介紹就得速度呀，浩辰CAD給排水便捷的潔具連接功能。

連接潔具

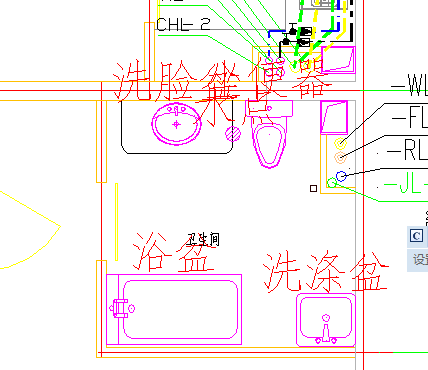

用戶運行室內菜單中【平面】-【連接潔具】命令，可使管線與潔具（被認知的潔具會顯示紅色名稱）有選擇的自動連接。

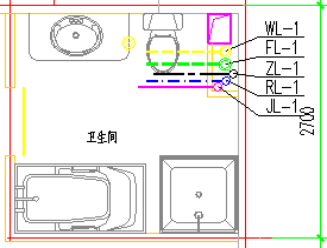

用戶執行命令,點選或框選要連接到潔具的管線和需要連接的潔具,然后確定安裝方式，軟件會自動進行潔具與管線的連接。

浩辰給排水軟件在進行潔具連接時，是有選擇性的,如：給水的連接是按左熱右冷的連接方式自動連接,中水自動與坐便器、小便器連接。

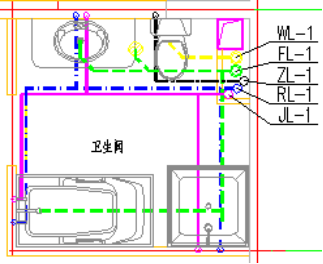

暗裝：當管線走房間的吊頂、墊層和埋墻時多采用暗裝布置，用戶可以選擇暗裝的形式。軟件暗裝布置不考慮房間形狀和墻窗的位置。

明裝: 當管線走房間中間時多采用明裝布置，用戶使用明裝功能，軟件在布線時會考慮墻和窗的位置。軟件根據潔具的位置自動搜索墻線，窗戶信息則由用戶識別輸入。管道沿墻布置（距墻的距離可以設置）管道敷設中如遇到跟門窗碰撞，可由設置中選擇門窗上繞行還是窗下方繞行。

注：

（1）在連接過程中，軟件根據管線標高默認判斷潔具明裝或暗裝，用戶可以修改。

（2）支持外部參照。
