各種CAD設計中，最后的材料表一定是比較繁瑣的工作。傳統方式統計費時費力，還容易出錯。統計好后一些比較謹慎的設計人員還要核對好幾遍還是不放心。材料表對很多人來說怎一個累字了得。對于暖通智能水路的材料表也不例外，好在浩辰cad暖通直接提供了材料表功能，可以直接從圖中提取一定范圍的設備自動生成材料表，也可以直接生成全圖的材料表。本文介紹畫圖必學，如何使用暖通cad智能水路材料表。cad教程免費下載、cad制圖教程，歡迎下載使用！

材料表統計

菜單：[智能水路]→[材料表]→[材料表統計]

功能：統計生成材料清單

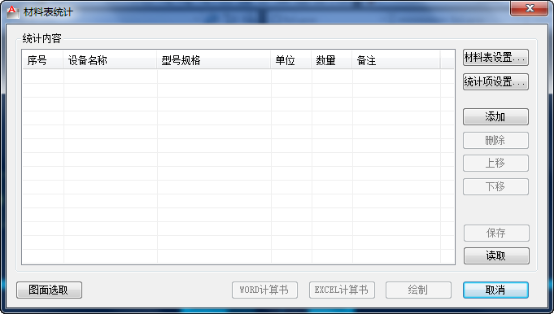

執行命令，彈出如下對話框：

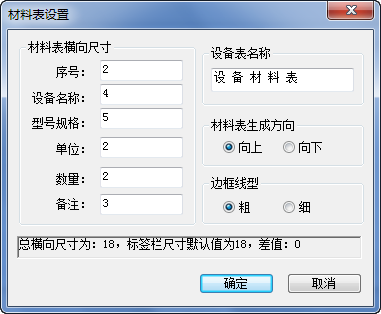

材料表設置：

執行命令，彈出如下對話框：

用戶可以設置材料表序號、設備名稱、型號規格、單位、數量、備注、材料表名稱、材料表生成方向、以及表格邊框線型等，在狀態欄顯示材料的主要參數。

圖面選取：

命令行提示：請選擇需要統計的實體：

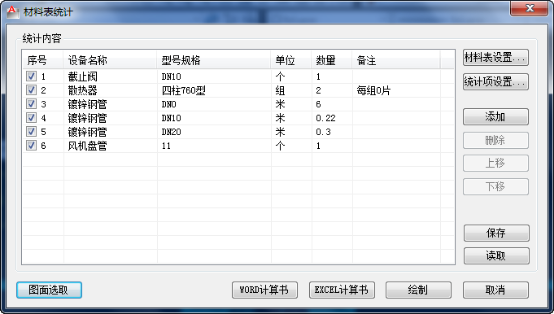

下圖為示例圖：

添加：添加序列號，可輸入相關參數。

刪除：刪除當前選中內容。

上移或下移：編輯統計內容的排序。

保存：以工程形式將統計結果保存。

讀取：讀取已有材料表。

 WORD計算書：將統計內容以Word計算書的形式輸出。

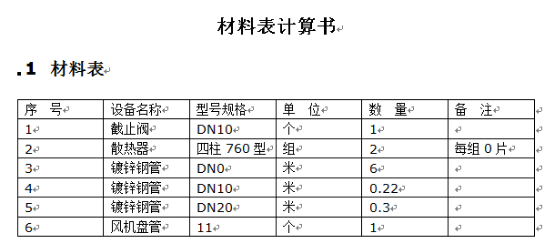

上面的統計結果輸出如下：

 Excel計算書：將統計內容以Word計算書的形式輸出。

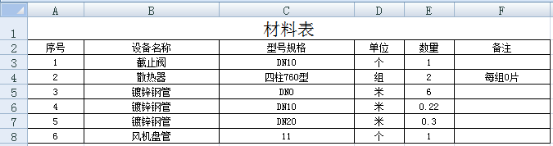

上面統計結果輸出如下：

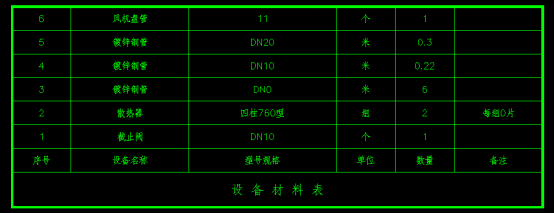

 繪制：只需要在圖中給一表格插入點，可將統計結果直接生成到CAD圖紙中：

 取消：退出統計器。
