cad中光柵圖像和打印的分辨率是怎樣設置的？DPI是什么意思？一個圖形放大后最后都是粗糙看不清樣子，所以合適dpi才能得到需要的效果。cad教程免費下載、cad制圖軟件教程，歡迎下載使用！

將一幅圖像文件放大到非常大的時候，圖像會變得非常粗糙，如下圖的樣子。

可以看見圖片是由一個個彩色方塊組成，這些組成圖片的方塊就叫像素。不光是光柵圖像，數碼照片、印刷的圖片、打印的圖形也是這樣，在高倍放大鏡下也會發現是由一個個彩色點組成的。

由像素組成的圖片電子文件就叫像素圖或位圖，Photoshop、Windows自帶的畫圖工具就是用來編輯處理位圖的。位圖電腦文件的種類很多，有bmp、jpg、gif、pcx、psd、png、psp、tif/tiff等等。在CAD中將這些由像素點構成的圖形文件被稱為"光柵圖像"。

光柵圖像是否精細清晰，是由像素的密度，也就是在單位長度里包含像素點的數量決定的，包含的像素越多，圖片越清晰。衡量圖片清晰度的指標叫做圖片的"分辨率"，用"像素/英寸"（每英寸像素）來表示，簡寫成dpi（Dot per inch）或叫ppi(Pixel per inch）。

如果一幅圖片的分辨率是100dpi，幅面為6英寸高×4英寸寬，也就是說高度方向有600個像素，寬度方向有400個像素，整個圖片由600×400=240000個像素組成。如果長度單位是毫米，就需要進行一下除以25.4換算成英寸后再乘以分辨率。

分辨率并不是越高越好，要從滿足需求和文件大小兩個因素考慮，像素越多，儲存圖片文件的體積越大。如果僅在電腦顯示器顯示的圖片，比如網頁中使用的圖片，分辨率為72dpi或96dpi足夠了；印刷品通常分辨率是300dpi。如果一般辦公打印和打印CAD圖形，打印分辨率設置成300dpi也足夠了。

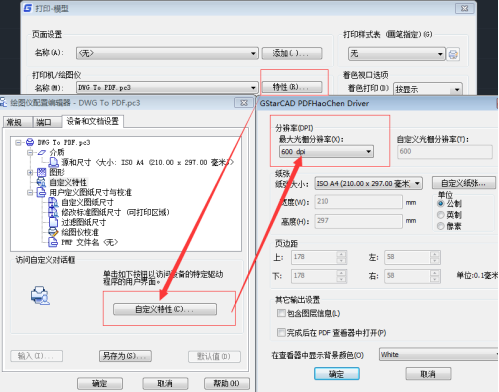

比如您打印pdf格式，選驅動后，可以在設置里面調整分辨率如下圖所示：
