管線繪制好后，連接處需要有構件，浩辰cad暖通管線繪制過程中可以自動生成構件，也可以手動布置構件。構件包含了變徑、彎頭、三通、四通等。有時候也需要對管線進行過橋處理。軟件中過橋彎功能可以直接生成過橋彎。本文介紹擼起袖子加油干，暖通cad智能水路構件和過橋彎的使用。cad教程免費下載、免費cad軟件下載，歡迎下載使用！

菜單：[智能水路]→[構件]

功能： 手動連接，手動替換或者任意布置水管構件，含變徑、彎頭，三通和四通等。

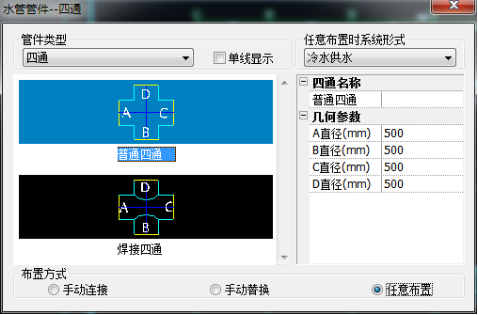

執行該命令后，彈出對話框，如圖示：

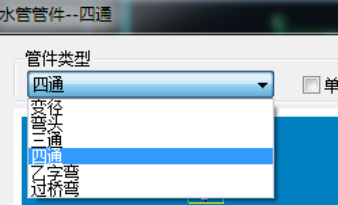

管件類型：下拉可以選擇變徑，彎頭，三通，四通，乙字彎和過橋彎類型。

系統形式：把當前構件布置選定的系統上

布置方式：

手動連接：手動連接管線，生成構件

手動替換：手動替換，可以替換選中的構件

任意布置：任意位置布置構件

操作過程中，請注意命令行提示，根據提示進行操作。

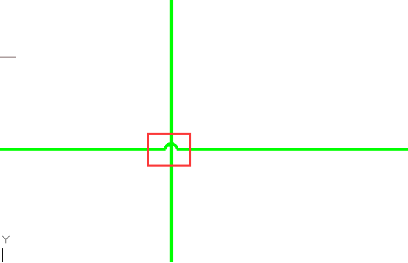

過橋彎

菜單：[智能水路] ]→[管線處理]→[過橋彎]

功能：在管線上搭接過橋彎

命令行提示：選擇需要生成過橋彎的管線:

過橋彎的橋洞高度根據跨越管和主管的管徑決定，平面圖下半圓直徑由【系統設置】→【繪圖設置】中的單線過橋彎平面圖示意直徑參數決定。

過橋彎布置有兩種模式，根據選擇的管線的相交情況進行區分：

所有選擇的管線相交于一點或延長線相交于一點：

命令行提示：選擇的管線在平面上交于一點，手動指定連接過橋彎的主管線。

選擇需要連接過橋彎的主管線:

選擇需要搭接過橋彎的主管，在改主管上生成過橋彎；

所有選擇的管線和延長線不相交于一點：

命令行提示：選擇的管線在平面上不交于一點，自動判斷選擇的管線是否需要生成過橋彎。

軟件會根據所有選擇到的管線，判斷與其相交的所有管線，是否有需要生成過橋彎的地方。判斷依據為：有管線在三維上碰撞；碰撞的管線并不屬于同一系統；碰撞位置并非該管線的起點或終點；滿足以上條件時，會自動生成過橋彎。http://m.ledyichaoda.com/
