水力計算是CAD暖通設計中必不可少的一個重要環節。以前很多設計人員自己做Excel表格進行計算，需要手動輸入很多參數，麻煩也容易出錯。浩辰CAD暖通各個模塊大多提供了直接的水力計算功能。浩辰CAD暖通中多聯機水力計算，可以很方便的建立各個分支，提取平面圖數據進行計算。本文介紹就是快！學習浩辰CAD暖通多聯機水力計算。

1、水力計算

菜  單：[多 聯 機]→[水力計算]

功  能：調用多聯機水力計算器。

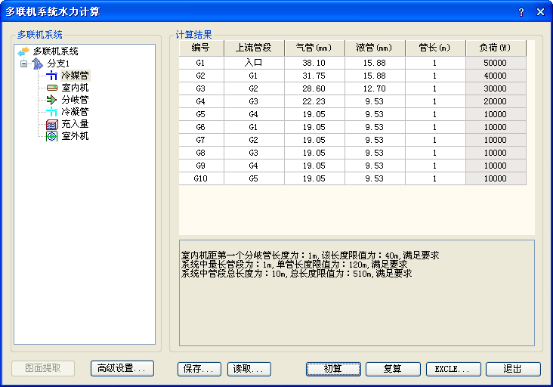

2、主界面

圖面提取：選中“分支1”，則圖面提取按鈕可以使用，可以提多聯機平面圖數據。

保存：保存計算數據

讀取：讀取保存后的計算數據文件

初算：根據高級設置中的計算規則進行管徑的選擇計算

復算：根據選種的管徑規格進行校核計算

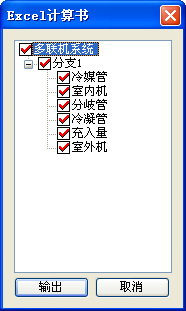

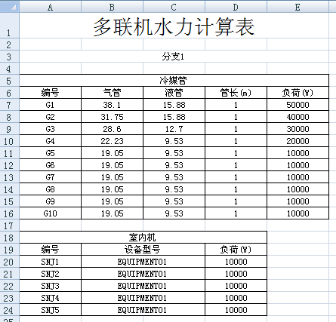

Excel：彈出輸出EXCEL計算書界面，根據需求可以選擇輸出項。

退出：退出程序

選中“多聯機系統”，點右健則彈出右健菜單，如下圖所示：

可以新建分支系統。

選擇分支系統，如“分支1”，點右健則彈出右健菜單，如下圖所示：

提取數據：提取平面圖數據。

標注編號：根據提取平面圖的數據，進行管徑，設置的編號標注，方便查看計算結果。

新建分支：新建新的分支系統

刪除分支：刪除當前選中的分支系統

設置設備：設置室內機數據，可以手動建立數據模型。設置室內機數據后，會清除之前的數據，根據當前的室內機數據重新建立計算模型。

選中“冷媒管”等項，則顯示當前項的計算結果。

3、高級設置

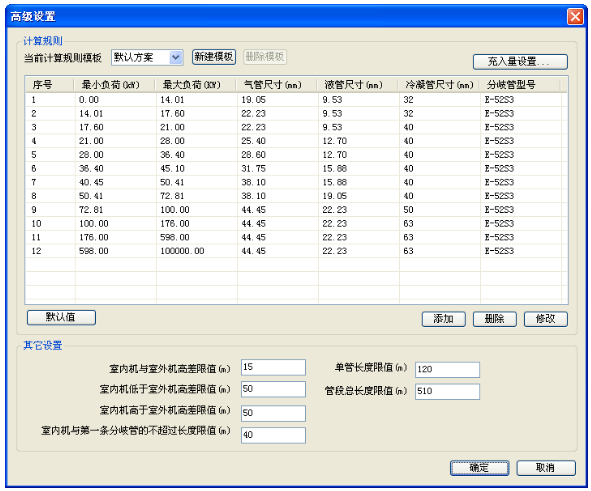

高級設置：彈出高級設置對話框，如下圖所示：

新建模板：新建模板數據。

刪除模板：刪除當前模板數據

默認值：把當前數據恢復到默認值

添加：添加計算數據項

刪除：刪除計算數據項

修改：修改計算數據項。雙擊可以進行編輯，編輯后，要保存數據還需要點擊修改

4、充入量設置

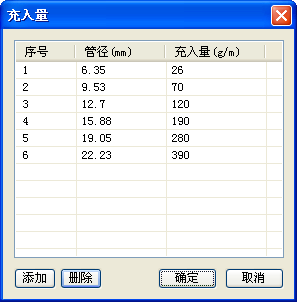

充入量設置：點擊充入量設置，則彈出充入量設置對話框，如下圖所示：

添加：添加數據項

刪除：刪除當前選中的數據項

確定：保存數據，退出程序

取消：退出程序

需要注意的時，充入量設置中的管徑數據須與計算模塊中的液管管徑數據相匹配，否則充入量無法進行計算。
