概述：

使用浩辰CAD來標注尺寸的時候，默認會標注上測量值，如果我們需要在測量值的基礎上添加文字或公差，或者用其他數值替代測量值，應該如何修改？

正文：

如果想添加直徑符號，應該如何操作？下面詳細講一下，如何根據浩辰CAD，來進行操作的步驟和設置。

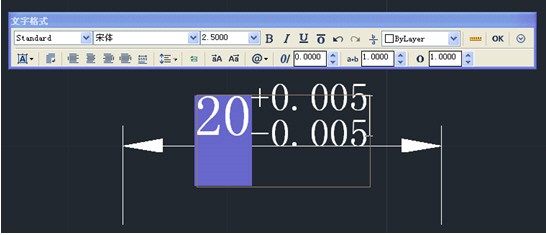

實際上非常簡單， CAD標注的數值就是文字，用簡單的編輯命令就可以修改，命令是DDEDIT，快捷鍵是ED。我們輸入ED，單擊標注的文字就可以彈出多行文字編輯器。在編輯器中，會直接顯示標注數值，是否保留測量值，標注要采用什么格式，這些都由你決定了，如下圖所示。

在浩辰CAD中修改標注尺寸更加簡單了，你只需要雙擊標注的文字，就會自動執行DDEDIT命令，無需輸入命令就可以進行修改了。

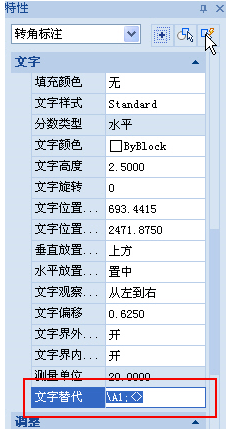

如果你不需要輸入特殊的文字格式，你也可以再屬性框（CTRL+1）的“文字替代”欄中修改標注文字，如下圖所示。

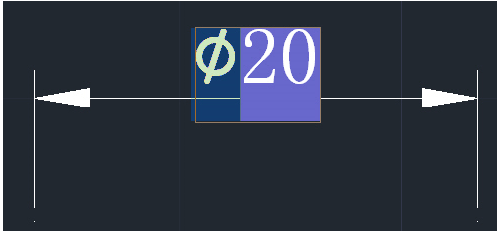

當在其他視圖標注圓的直徑的時會使用線性標注，但為了表示這是圓，通常會在前面手動加上直徑符號。其實看過前面的相關問題的話，這個問題很好解決：用ED命令編輯文字（也可以直接雙擊標注值），在數值前輸入%%C就可以得到下圖所示效果：

需要注意的是，如果使用的字體不支持直徑符號，在輸入直徑符號時CAD會自動找一個合適的字體替代，字體顯示效果可能會跟數字不太一樣，甚至有些低版本的CAD輸入直徑符號后會顯示為問號。所以要注意一下使用字體。
