摘要

在CAD機械軟件繪圖過程中，在完成序號標注和明細生成后，需要對明細表進行數據導入與導出等處理。

正文

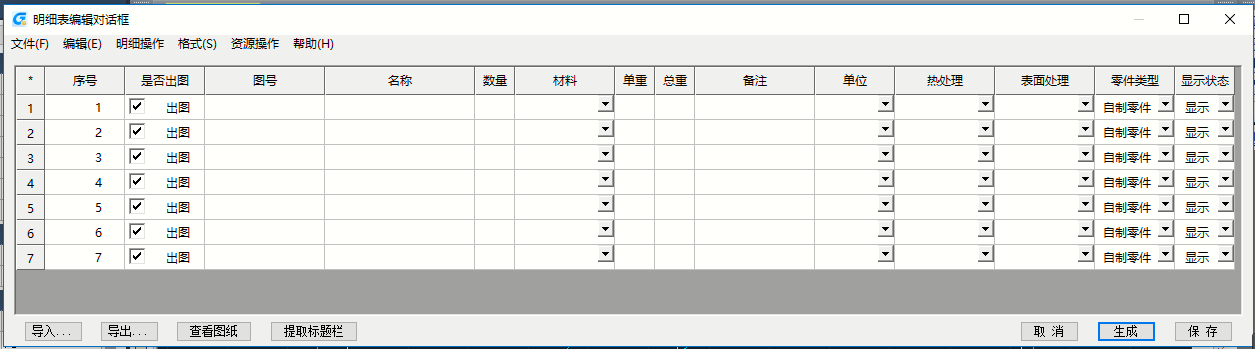

在浩辰CAD機械軟件中，調用菜單欄【浩辰機械】→【序號/明細表】→【明細表處理】或輸入“GMPARTLISTEDIT”命令，就會彈出“明細表編輯”對話框，如下圖1所示，可以對所有零部件的有關信息（對應明細表項）進行填寫和編輯，單擊【生成】按鈕，之后步驟與明細表生成相同，完成明細表的處理。

A．導入：從文件中導入明細表的數據（注：可以把 EXCEL 表格內容導入到文件中）

B．導出：把數據從明細表導出到文件（注：可以把數據導入到 EXCEL 表格中編輯保存）

C．保存：把對話框中修改的內容保存在圖紙中，這時所修改的內容不會顯示在明細表中。

D．生成：生成明細表項。

注：在表格中單擊右鍵可以方便的完成提取標準件及行操作。
